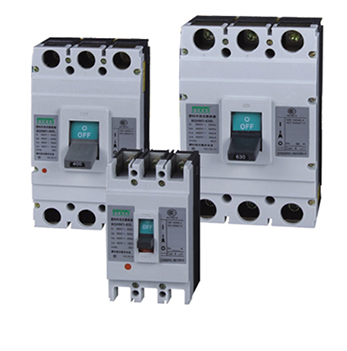

BGHM1系列塑料外殼式斷路器
適用范圍
BGHM1系列塑料外殼式斷路器。是本公司用國際先進技術設計、制造技術研制、開發的新型斷路器之一。其額定絕緣電壓至800V，適用于交流50Hz，額定工作電壓690V及以下，額定工作電流至800A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞。
適用工作環境
海拔高度2000m及以下;
周圍介質溫度不高于+40℃（對船用產品為+45℃）和不低于-5℃;α能耐受潮濕空氣的影響;
能耐受煙霧、油霧的影響;能耐受霉菌的影響;
最大傾斜度為±22.5℃;
在受到船舶正常振動時能可靠工作;在受到地震情況下(4g)能可靠工作;
在無爆炸危險的介質中，且介質無足以腐蝕金屬盒破壞絕緣的氣體與導電塵埃的地方;在沒有雨雪侵襲的地方。
型號及含義

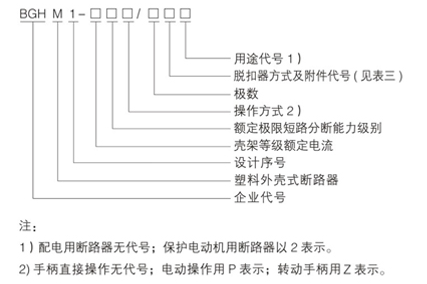

BGH-企業代號
M-塑料外殼式斷路器
1-設計序號
口-殼架等級額定電流
口-額定極限短路分?jǐn)嗄芰?jí)別
口-操作方式2)
口-極數
口-脫扣器方式及附件代號(見表三）
口-用途代號1 )
斷路器的分類
按產品極數分為二極(125A、250A)、三極與四極(ZQM1-800無四級)。四極產品中中性極〔N極）的型式分四種:
A型:N極不安裝過電流脫扣器，且N極始終接通，不與其他三極一起合分:B型:N極不安裝過電流脫扣器，且N極與其他三極一起合分;
C型:N極安裝過電流脫扣器，且N極與其他三極一起合分;
D型:N極安裝過電流脫扣器，且N極始終接通，不與其他三極一起合分。
按額定電流(A)分:
BGHM1-63為(6)、10、16、20、25、32、40、50、63A 九級(6A規格過載保護);BGHM1-100為(10)、16、20、2 5、32、40、50、63、80、10O、125A十級;
BGHM1-160為100、125、140、160四級;
BGHM1-225為100、125、140、160、180、200、225、250A七級;BGHM1-400為225、250、315、350、400A五級;BGHM1-630為400、500、630A三級:
BGHM1-800為630、700、800A三級。
按接線方式分為板前接線、板后接線、插入式三種。
按過電流脫扣器型式分熱動一電磁（復式）型、電磁（瞬時）型兩種。
舉例:
如訂BGHM1-125M三極，電動機保護用，額定電流為8OA并帶分勵脫扣器、輔助觸頭，板前接線且要求兩臺帶機械聯鎖機構。即寫為訂:BGHM1-125M/33402In=80A,板前接線2臺機械聯鎖，脫扣器線圈電壓:AC220V。
如訂BGHM1-250四級，配電用，額定電流為180A并帶電動操機構及分勵脫扣器，N極安裝過電流脫扣器，且N極與其他三極一起合分形式，板后接線10臺。即寫為訂 BGHM1-250P/4310C型, In=180A板后接線10臺，電操電壓:220V，脫扣器線圈電壓:220V。
保護特性

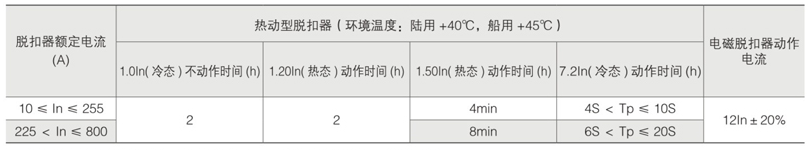

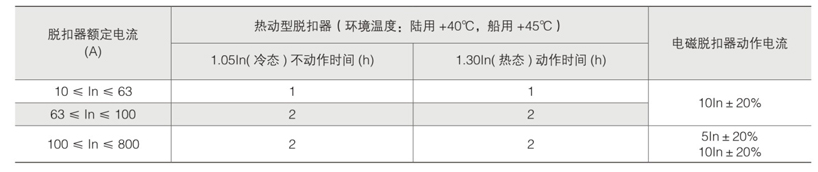

斷路器熱動型脫扣器具有反時限特性:電磁脫扣器為瞬時動作、特性見表一（配電用)及表二（保護電動機用)。表一（配電用)
表二（保護電動機用)
注:BGHM1-160及BGHM1-255中的100A，125A規格中無5ln電磁脫扣器。

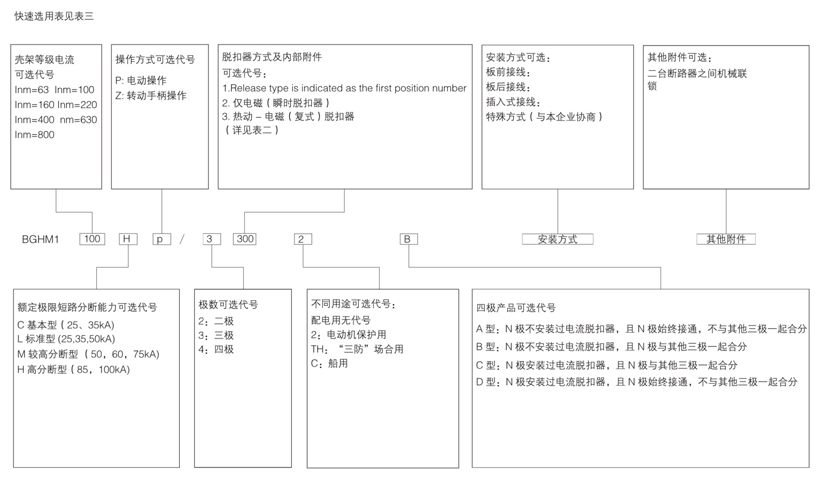

BGHM1系列塑料外殼斷路器快速選用表
